產品介紹:

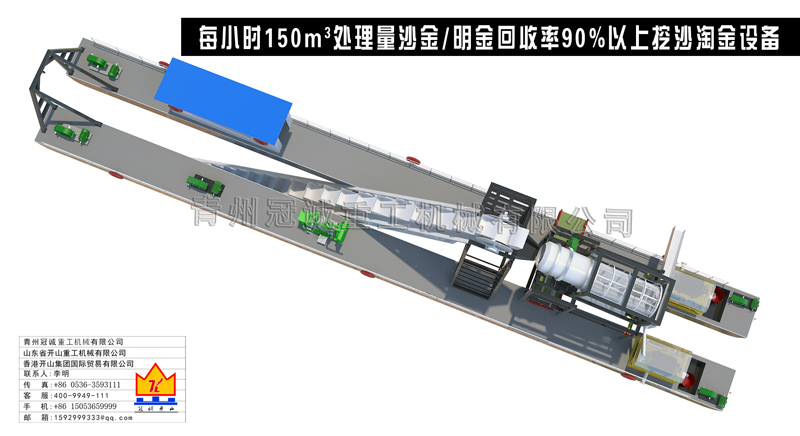

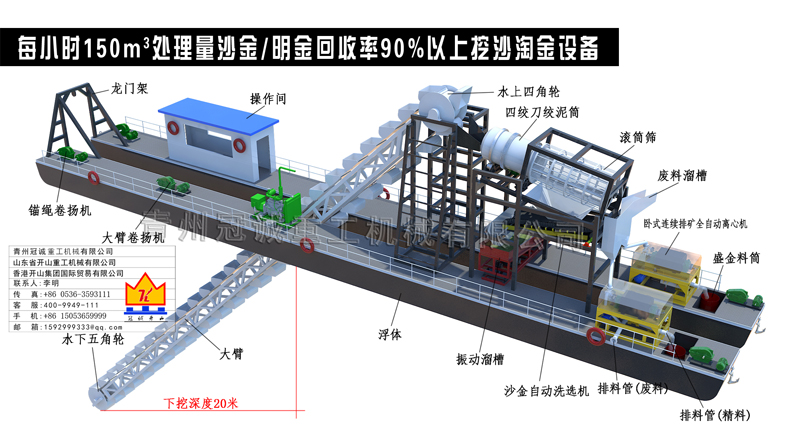

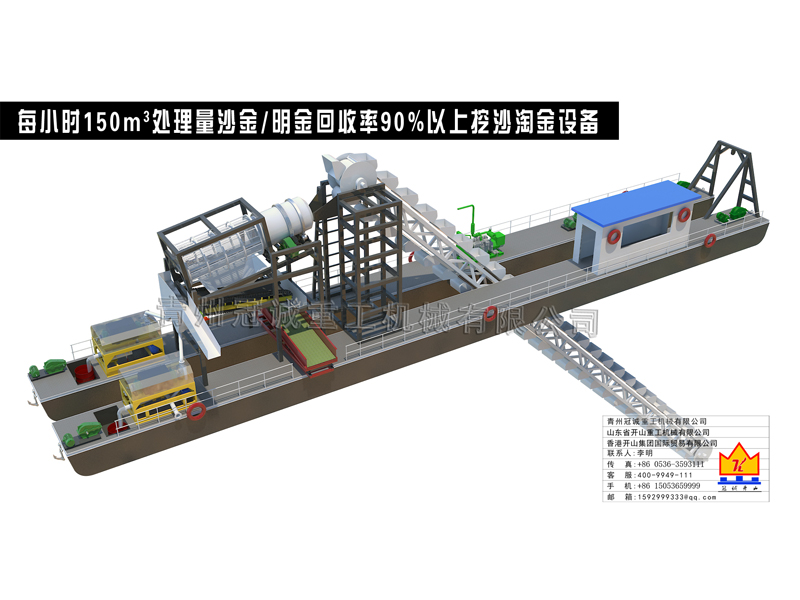

每小時150m3處理量沙金/明金回收率90%以上挖沙選金設備工藝流程：
將得到的精料以人工方式投入搖床，在搖床精選后，將含金精料投入混汞機，進行金與汞充分混合，再投入蒸汞器進行金的初提純，最后將初提純的金子投入溶金爐進行熔煉成型。詳細工藝如下：
1將收集的重砂，放入搖床進行精選。
2將搖床精選出的礦送入混汞機內。
3將得到的純凈的汞膏放入蒸汞器內進行加熱提純。
4脫汞后的海棉金放入熔金爐內進行熔煉成型。
注：以下數據為理論重量，僅供參考，請以實際為準！
|
名稱 |
規格 |
重量/噸 |
備注 |
|
浮體 |
單寬2米，高1.15米，長34.5米 |
30 |
|
|
料斗 |
|
5 |
|
|
方架、斜架 |
|
6 |
|
|
水下大臂 |
|
14 |
|
|
五角輪 |
|
2.5 |
|
|
四角輪 |
|
2.5 |
|
|
減速機 |
1200# |
4 |
|
|
電機、減速機 |
其它 |
6 |
|
|
臥式連續排礦離心機 |
1400# 2臺*7T |
14 |
PLC電腦控制 |
|
振動溜槽 |
4500*1000 |
2 |
|
|
沙金自動洗選機 |
|
1.5 |
|
|
挖斗 |
70KG/個*100 |
7 |
|
|
鏈條 |
|
4.5 |
|
|
篩子 |
|
6.5 |
|
|
鋼絲繩 |
|
5 |
|
|
操作室 |
|
4 |
|
|
其它 |
|
3 |
|
|
合計 |
117.5噸 |
|
|
|
浮體面板采用CCSB厚度5mm專用船板。浮體邊板、底板、側板用CCSB 厚度6mm專用船板焊接而成。浮體側板頂部用16#國標槽鋼與上面板連接。內部骨架采用14#、10#國標槽鋼與63*40*6不等邊角鐵焊接而成，每間隔600mm為一層骨架，骨架與骨架采用槽鋼與不等邊角鐵間隔出現，骨架與骨架之間用14#國標槽鋼連接，保證浮體的強度。浮體采用分體式設計制造，連接處采用M18高強度螺栓連接。 |
|||
|
料斗采用8毫米Q235鋼板焊接。 |
|||
|
方架采用20# H鋼焊接而成，爬梯采用100*63*6不等邊角鐵與63*63*5角鐵焊接而成。 |
|||
|
水下大臂采用20b加厚工字鋼與14#國標槽鋼焊接而成，中間采用10#槽鋼作為支撐，保證大臂的強度。 |
|||
|
五角輪邊板采用30mmQ235鋼板數控下料。內部連接板采用30mm鋼板焊接而成，并且內部連接板與邊板互留槽口，插入槽口以后焊接。水下五角輪的主軸采用?140 45#鋼加工而成。 |
|||
|
四腳輪邊板采用30mm Q235鋼板數控下料。主軸采用?220 45#鋼加工而成，主軸外部加套，采用熱脹冷縮原理與主軸自然抱死，然后套與邊板焊接，避免因為焊接過程中溫度過高對主軸材質產生影響。內部連接板使用30mm鋼板，內層外加30mm加強版，保證強度。連接板與邊板互留槽口，對接好之后焊接。 |
|||
|
挖斗底板采用8毫米鋼板，圍板采用12毫米鋼板，斗唇采用20毫米錳鋼 |
|||
|
鏈條采用鍛打（調質），鑄造（調質），汽車彈簧弓板毛坯焊接（調質）。以上三種材質客戶自選。 |
|||
